Sector
Electricidad
Líneas subterráneas de media y baja tensión, distribución y CGP.
Aplicaciones
Trabajos habituales para electricidad

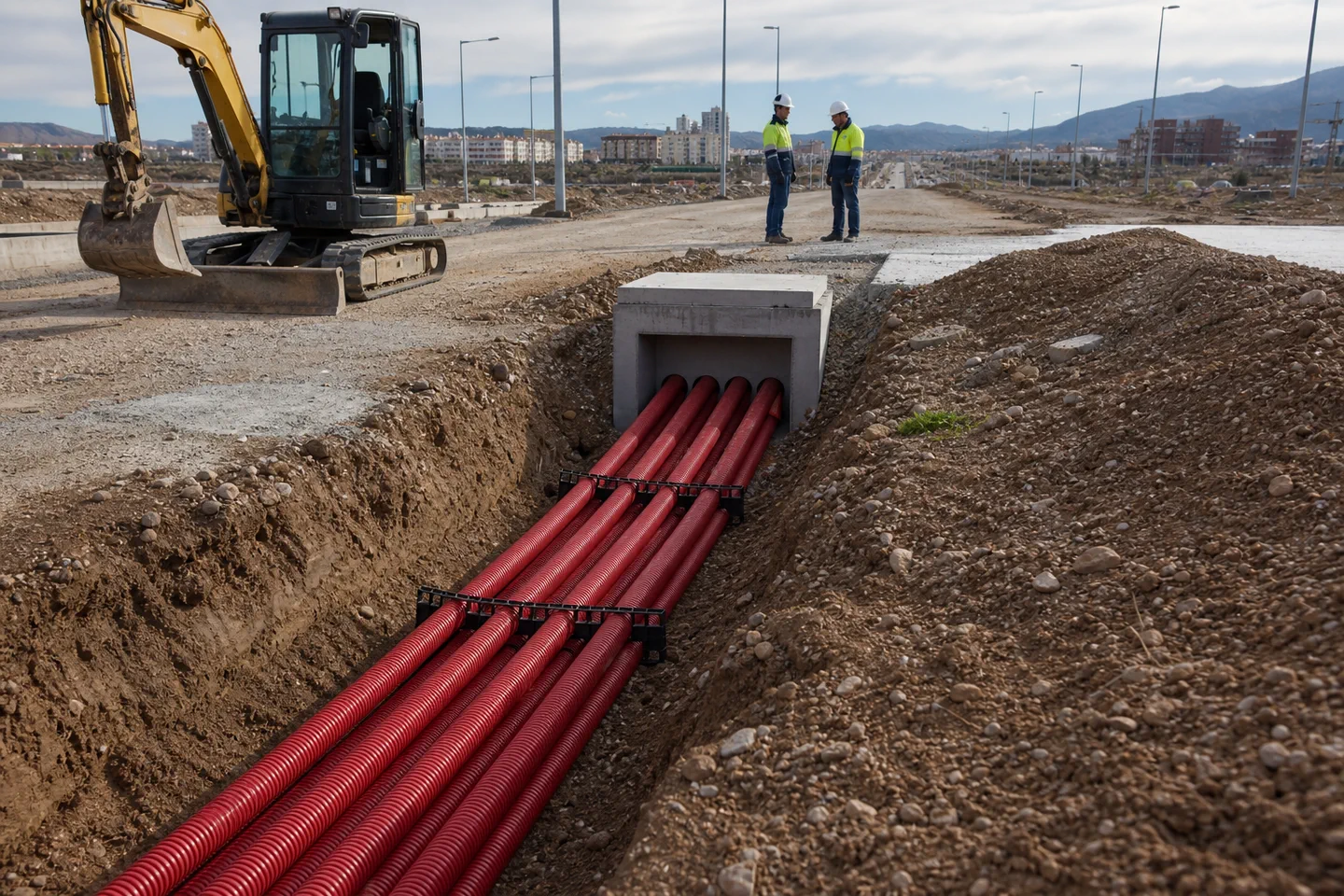

La obra civil de una línea eléctrica enterrada debe reproducir la sección del proyecto: profundidad, tubos o disposición de cables, rellenos, protección mecánica, señalización y separación frente a otras redes. La instalación eléctrica corresponde al personal y empresas habilitados; el zanjeo prepara un entorno seguro y medible para ejecutarla.
Intencion de esta pagina
Instaladores, promotores y constructoras que buscan excavación y canalización para líneas eléctricas subterráneas de baja o media tensión.
Datos utiles para presupuestar
- Proyecto eléctrico, tensión, número y diámetro de tubos o circuitos
- Secciones tipo por acera, calzada, tierra y cruces especiales
- Arquetas, entradas a centros, acometidas y paralelismos
- Reposición, tráfico, servicios afectados y condicionantes de la distribuidora
Consideraciones tecnicas
Lo que conviene tener en cuenta en este sector
- La ITC-BT-07 regula redes subterráneas de baja tensión y distingue instalación directamente enterrada, entubada, galerías y otras disposiciones.
- En cruces y paralelismos deben respetarse las separaciones y protecciones previstas frente a agua, gas, telecomunicaciones y otros cables.
- Las líneas de alta tensión se rigen por el RD 223/2008 y sus ITC-LAT, con requisitos propios que no deben extrapolarse desde baja tensión.
- La presencia de líneas existentes exige localización, señalización y método de excavación compatible con el riesgo antes de acercar maquinaria.
01 / 03
Una sección distinta para cada entorno
Una canalización bajo acera no se ejecuta igual que un cruce de calzada o un tramo en terreno abierto. Cambian la profundidad, la protección, el tipo de relleno y la reposición. El presupuesto debe separar esas unidades y cuantificar arquetas, cruces y entradas a edificios o centros.
Cuando se instalan varios tubos, la geometría y los separadores deben mantenerse durante el relleno. El hormigonado o protección mecánica, si los exige el proyecto, se ejecuta sin desplazar la canalización.
- Tramos en tierra o acera
- Cruces de calzada entubados
- Arquetas y cambios de dirección
- Accesos a centros de transformación
02 / 03
Cruces y proximidad de servicios
El punto crítico suele ser el encuentro con redes existentes. Los planos son el punto de partida, pero las catas y la detección permiten confirmar profundidad y posición antes de ejecutar el cruce. Cerca de un servicio sensible, el procedimiento puede requerir excavación manual o medios de aspiración.
No conviene prometer una sección universal. La ITC aplicable, el proyecto y las condiciones de la distribuidora definen separaciones, protecciones y posibles variaciones. Documentar los encuentros facilita la recepción y futuras intervenciones.
- Detección y catas previas
- Señalización del servicio existente
- Protección en cruce y paralelismo
- Registro de posición y profundidad
03 / 03
Relleno, señalización y reposición
Tras colocar la canalización, el relleno inmediato debe mantener su geometría y evitar daños. Las capas superiores recuperan capacidad portante según el uso de la superficie. Los elementos de señalización se colocan a la cota indicada por el proyecto antes del cierre.
En viario, el resultado incluye la reposición del paquete de firme, no solo el tapado de la zanja. Una compactación insuficiente puede manifestarse más tarde como asiento longitudinal, por lo que conviene definir controles y materiales desde el presupuesto.
- Relleno envolvente compatible
- Protección y cinta de señalización
- Compactación por tongadas
- Reposición de acera o firme
Preguntas frecuentes
¿A qué profundidad se instala una línea eléctrica subterránea?
Depende de tensión, ubicación, disposición y proyecto. La ITC-BT-07 establece condiciones para baja tensión y la normativa de alta tensión tiene requisitos propios; no debe usarse una cifra única para todos los casos.
¿Ejecutáis también la instalación eléctrica?
Esta página se centra en zanjeo y obra civil. El tendido, conexionado, ensayos y puesta en servicio deben realizarlos los profesionales y empresas habilitados que correspondan.
¿Se puede abrir una zanja junto a una línea existente?
Solo tras localizarla, señalizarla y definir un método seguro. La proximidad puede exigir catas y excavación controlada antes de usar medios mecánicos.
¿Qué hace variar más el precio?
La sección, el terreno, los cruces, el número de tubos, las arquetas, la gestión de tráfico, los servicios existentes y el tipo de reposición.
Servicios relacionados
Referencias tecnicas
Fuentes oficiales consultadas
Contenido divulgativo basado en fuentes publicas. El proyecto, los pliegos, la direccion facultativa y la normativa aplicable a cada emplazamiento prevalecen siempre.
